Et si votre prochain variateur remplaçait aussi l'automate ?

Une armoire qui vieillit, et qui se complique

Sur des machines installées il y a 10, 15 ou 20 ans, le schéma se répète : un automate qui calcule, un variateur qui exécute, et tout le câblage entre les deux. Quand le variateur lâche, ou que sa référence n'est plus fabriquée, c'est toute la machine qui s'arrête.

Signaux à surveiller

• Référence variateur obsolète, rechange difficile à trouver
• Défauts "bus DC" répétés, ventilateurs en fin de course
• Un programme automate que plus personne ne maîtrise
• Plus de place dans l'armoire pour faire évoluer la machine
• Si la panne est déjà là, voyez notre dépannage de variateur de vitesse.

Un vrai automate, à l'intérieur du variateur

Le Parker AC30 n'est pas seulement "paramétrable" : il embarque un automate programmable selon la norme IEC 61131-3. Avec l'outil Parker Drive Developer, vous programmez en langage à contacts (ladder), texte structuré et blocs fonctionnels, exactement comme sur un automate dédié.

Concrètement : vous adressez librement les entrées et sorties, vous écrivez votre séquence complète, et vous pilotez toute la machine directement dans le variateur. Dans bien des cas, l'automate externe disparaît.

Un seul variateur pour reproduire presque tout

Multi-protocoles et multi-moteurs : l'outil idéal pour copier le comportement d'un ancien variateur, asynchrone comme brushless.

Réseau — multi-protocoles

Modbus TCP en standard. Profinet et EtherNet/IP via doubles ports Ethernet (AC30P / AC30D). EtherCAT, Profibus, CANopen et Modbus RTU en option.

Moteur — asynchrone et brushless

Moteurs asynchrones en standard, mais pilote aussi les moteurs brushless et synchrones à aimants (PMAC), en boucle ouverte comme fermée, de 0,75 à 450 kW. Voir aussi les moteurs et servomoteurs Parker.

Retour — codeur et résolveur

Retour codeur incrémental ou résolveur, émulation de signaux de quadrature (A quad B) pour reproduire fidèlement un montage existant.

Sécurité STO (Safe Torque Off) intégrée en standard, certifiée PLe Cat 3 / SIL 3.

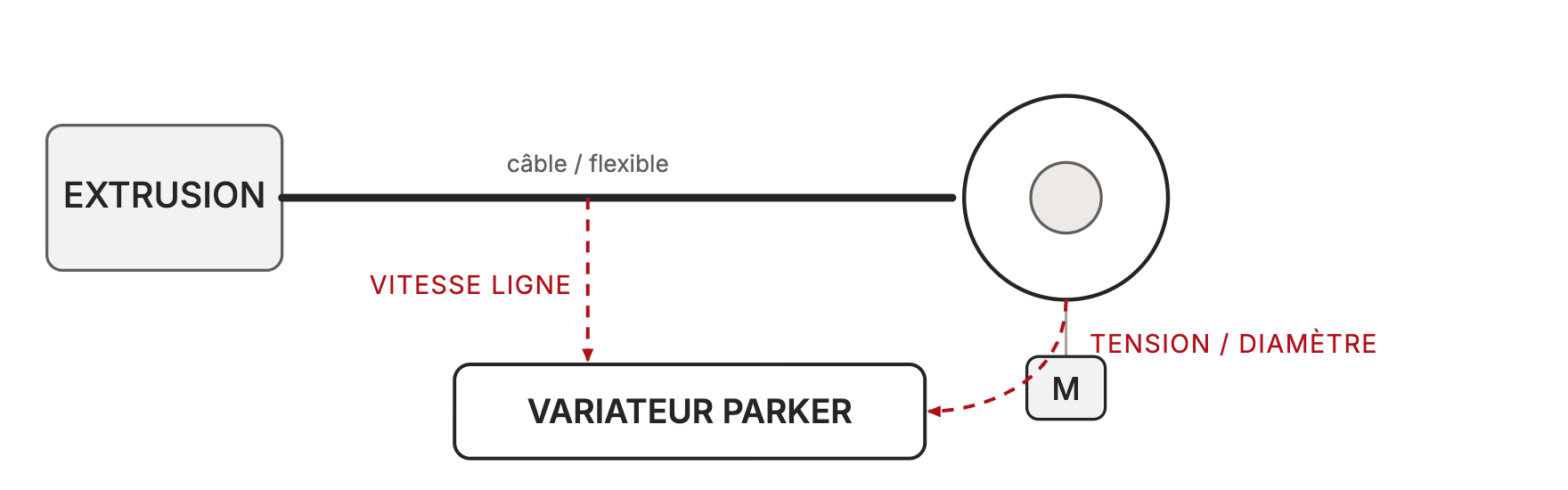

Cas concret : enrouleur / dérouleur en sortie d'extrusion

Dans l'industrie du câble et du flexible, il faut enrouler ou dérouler en continu en sortie d'extrusion. La vitesse d'enroulement doit suivre la vitesse de ligne et maintenir une tension constante sur le produit.

L'asservissement, vitesse de ligne, tension et calcul de diamètre de bobine, est entièrement réalisé dans le variateur, sans automate externe.

Ce que nous avons réalisé

• Construction d'un dérouleur neuf, entièrement piloté par un variateur Parker, sans automate
• Rétrofit de matériels anciens (Schneider, Leroy-Somer, Control Techniques) : automate supprimé, tout intégré dans le variateur

Parker fournit des bibliothèques dédiées (blocs enrouleur, "Winder Blocks") qui accélèrent ce type de mise en oeuvre.

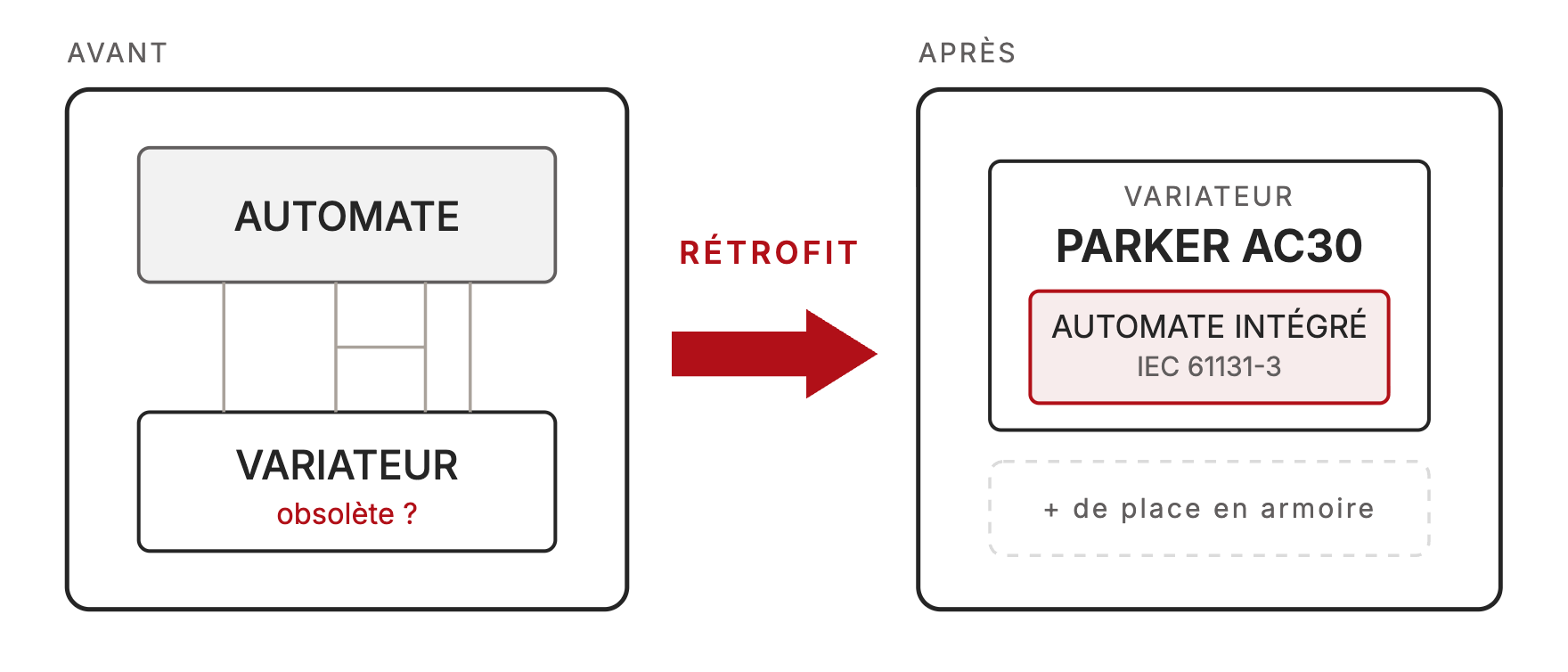

Remplacer vos vieux variateurs : le cas idéal pour le Parker AC30

Le variateur Parker AC30 est tout indiqué pour remplacer des variateurs en fin de vie, y compris brushless. Nous identifions l'ancien fonctionnement et nous le reproduisons sur Parker, en reprenant si besoin votre câblage et votre réseau existants. Quelle que soit la marque d'origine, nous identifions l'équivalent dans la gamme de variateurs Parker.

Les bénéfices, en résumé

• Gain de place : un composant en moins dans l'armoire.
• Fiabilité : un point de panne supprimé, câblage simplifié.
• Pérennité : une gamme actuelle, supportée dans le temps.
• Coût maîtrisé : moins de matériel, moins de mise en service.
• Évolutivité : architecture modulaire, extensible via Profinet, EtherNet/IP ou EtherCAT selon votre réseau.

Un variateur à remplacer ? Un automate à supprimer ?

Inov Industrie, intégrateur Parker depuis 1998 en Lorraine, étudie votre projet de rétrofit, de remplacement ou d'installation neuve, de l'analyse du besoin à la mise en service.
